Vertikal CCTV Pipe Crawler Robot Pipe Cleaner Sewer Kabel Lima Meter D18

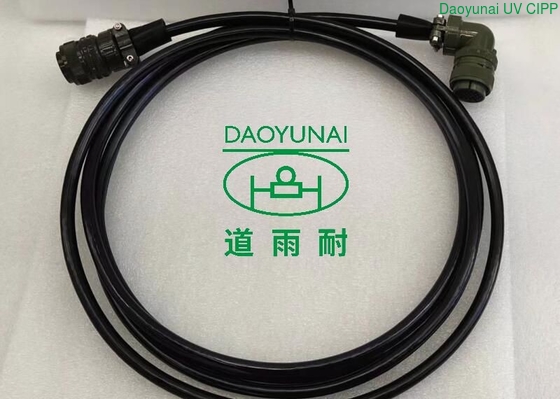

Kabel lima meter untuk inspeksi pipa CCTV dan robot peralatan perbaikan D18

Tindakan pencegahan untuk inspeksi robot inspeksi pipa CCTV

Beberapa persyaratan teknis yang diajukan dalam dokumen industri dan lokal seperti spesifikasi teknis untuk deteksi TV dan sonar serta evaluasi pipa drainase publik Shanghai yang diedit oleh Departemen Drainase Kota Shanghai:

1-sebelum memotret setiap bagian pipa, gambar Kanban harus diambil terlebih dahulu.Kanban harus menunjukkan nama jalan atau lokasi objek yang diperiksa, jumlah titik awal dan titik akhir, unit inspeksi, diameter dan waktu pipa, dll.

2-arah perjalanan crawler harus konsisten dengan arah aliran air, dan ketinggian air di dalam pipa tidak boleh melebihi 20% dari diameter pipa.

3-ketika diameter pipa kurang dari atau sama dengan 200mm, kecepatan perjalanan fotografi langsung tidak boleh melebihi 0,1m/s;Jika lebih besar dari 200mm, kecepatan perjalanan fotografi langsung tidak boleh melebihi 0,15m/dtk.

4-jalur bergerak lensa kamera perayap harus berada di sumbu tengah pipa deteksi, dan jalur bergerak lensa harus berada di posisi tengah dua pertiga dari tinggi pipa, dan deviasi tidak boleh lebih besar dari ± 10%.

5-ketika crawler memasuki posisi awal pipa deteksi, meteran kabel harus diatur ulang ke nol.

6-kabel harus ditandai dengan skala jarak.Setelah setiap bagian deteksi selesai, nilai koreksi meteran penghitung kabel harus dihitung.

7-pada posisi awal, nama ruas jalan (posisi), nomor sumur inspeksi di titik awal dan akhir, diameter pipa, atribut, dan isi lainnya harus dimasukkan sesuai kebutuhan.

8-saat memotret dalam arah lurus, arah horizontal gambar harus dijaga dalam arah positif, dan sudut pemotretan serta panjang fokus tidak boleh diubah di tengah.

9-berbagai cacat, struktur khusus, dan kondisi deteksi harus ditafsirkan, diukur, dan dicatat secara rinci.Kamera akan bertahan selama lebih dari 10 detik selama proses pemotretan cacat.
